作者 陳鳳翔 2010.07.04

信望愛網站原本使用工業用冷氣機，作為機櫃冷卻系統。工作兩年後，冷氣不堪負荷壞了。這段期間，陸陸續續發生冷氣出包的事情。 我們評估，問題應該是冷氣機原本的冷卻力太弱，隨時間冷卻力衰減，就不足以帶走機器產生的熱量，以致冷氣系統運轉不停，加速損毀。

有幾位網友來信，針對我們的機櫃冷氣架構提出一些建議，指出一些設計上的問題。這次趁著冷氣壞掉，就順便一併解決這些問題。當然，我們還是希望盡量省錢，畢竟每一分錢都是來自奉獻者的心血。

這次，信望愛改用家用的分離式變頻冷氣，冷卻能力是以往的1.5倍大。整個分離式室內機放到機櫃上方，使用兩個FRP機構將冷氣與熱風送入並抽出機櫃。並有特別注意到要把冷氣由機櫃前面送入，熱風由機櫃後面抽出。這部份是利用機櫃內的空間，利用風管導流完成。機櫃中間的空隙用珍珠板檔起來，整個架構如下圖：

【室內機放四樓機房】

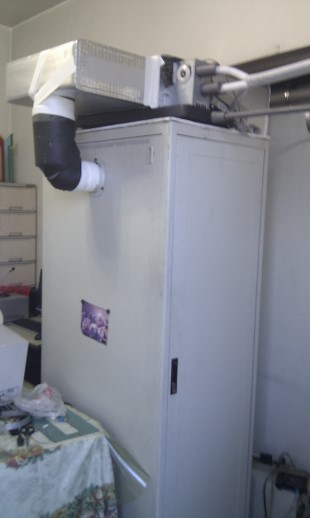

分離式室內機在機櫃上方（背面圖）


分離式室內機在機櫃上方（正面圖）


機櫃內部對流圖


整個冷氣系統的大架構是由一家很勤奮、工作細膩的冷氣廠商幫忙完成。施工那天，有tjm跟我當助手，我才幫忙兩三小時，一樓到五樓上上下下，就汗流浹背，手腳發抖。只有先行告退，留下tjm繼續當助手（我可是每天都有運動至少半小時的呢，保證不是肉腳～）。便可以知道他們真的很認真。

【室外機放五樓】


尤其是排水與冷媒銅管的架設真是非常仔細，其他機櫃內部的部份則是柯先生、tjy與tjm自行參考網路上的建議完成。老實說，我們很想乾脆買個新機櫃，因為台灣製造的機櫃，前面的空間真的太小了，要把冷空氣弄進去很不容易，不過總算是完成，省下一大筆錢。機櫃開的洞，也重新利用，只是用管子移動進出風的位置。

系統完成之後，測試了一天，整個系統安靜許多，電腦的溫度也降低到50度左右（用/usr/bin/sensors 回報），iSCSI的溫度也正常，不過風扇的速度還是高速，我們會持續修正改進整個系統，希望最後能修正出一個便宜又有效的機櫃冷氣系統。喔，忘了說，目前整個系統的價格僅是上一個系統的一半。感謝上帝恩典滿滿，賜下夠用的智慧！
